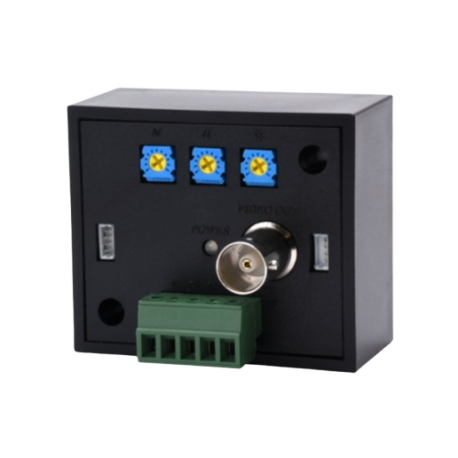

ELBAC BALUN ACTIF 100/75 OHMS COAX HD RECEPTEUR

Optimisez la transmission vidéo avec le BALUN ACTIF 100/75 OHMS COAX HD RECEPTEUR ELBAC

ELBAC propose ce BALUN ACTIF 100/75 OHMS COAX HD RECEPTEUR conçu pour faciliter la transmission vidéo haute définition sur câble réseau UTP Cat5. Ce récepteur convertit un signal vidéo symétrique 100Ω en un signal coaxial 75Ω via un connecteur BNC femelle, garantissant une compatibilité avec les équipements vidéo standards. Adapté aux installations résidentielles, tertiaires et industrielles, ce produit répond à la directive européenne 2011/65/EU et s'intègre dans des environnements nécessitant une transmission fiable et performante. Sa conception compacte (74 × 43,2 × 45,2 mm) et sa consommation maîtrisée (100 mA max) facilitent la mise en œuvre dans des espaces techniques restreints.

Transmission vidéo HD sur câble réseau UTP Cat5

Le BALUN ACTIF ELBAC utilise un câble CAT5 UTP pour transmettre le signal vidéo sur des distances importantes tout en limitant les perturbations électromagnétiques. Cette technologie permet d'exploiter des infrastructures réseau existantes pour des installations vidéo analogiques ou hybrides. Compatible avec les standards PAL, NTSC, CVBS, AHD, CVI et TVI, ce récepteur assure une qualité d'image adaptée aux besoins actuels. Pour une installation complète et performante, ce BALUN s'intègre parfaitement à la gamme de câblage réseau ELBAC et autres équipements coaxiaux HD.

Caractéristiques techniques

• Connecteur entrée vidéo : 2 × borniers à vis amovibles : Facilite le raccordement sécurisé sur câble réseau UTP Cat5 pour une installation rapide et fiable.
• Connecteur sortie vidéo : 1 × BNC femelle 75Ω : Assure la compatibilité avec les équipements vidéo coaxiaux standards (caméras, moniteurs).
• Transmission sur câble CAT5 UTP : Permet une distance de transmission optimisée selon la qualité du câble et le niveau de bruit électromagnétique.
• Alimentation : DC 12V 500mA via borniers à vis : Alimentation externe stable avec possibilité d'ajuster le gain (M, H, L) pour optimiser le signal vidéo.
• Consommation maximale : 100 mA : Faible consommation électrique adaptée aux installations professionnelles et résidentielles.
• Dimensions compactes : 74 × 43,2 × 45,2 mm : Format réduit pour un montage discret dans les armoires ou boîtiers techniques.
• Température de fonctionnement : 0 à 55°C : Adapté aux environnements intérieurs standards avec une bonne tolérance thermique.
• Poids : 50 g : Léger, facilitant la manipulation et l'installation.

Questions Fréquentes

Quelle alimentation est requise pour ce BALUN ACTIF ELBAC ?

Ce récepteur nécessite une alimentation DC 12V 500mA fournie via des borniers à vis amovibles. Il est important de respecter cette alimentation pour garantir un fonctionnement optimal.

Quelle est la distance maximale de transmission vidéo avec ce BALUN ?

La distance de transmission dépend de la qualité du câble CAT5 UTP utilisé et du niveau de bruit électromagnétique. En conditions optimales, la transmission peut atteindre plusieurs centaines de mètres.
