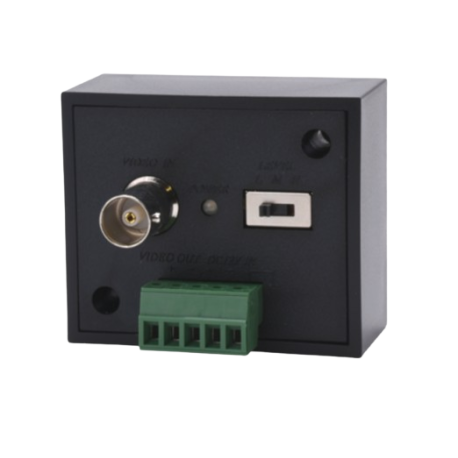

ELBAC BALUN ACTIF 75/100 OHMS COAX HD EMETTEUR

Optimisez la transmission vidéo avec le BALUN ACTIF 75/100 OHMS COAX HD émetteur ELBAC

ELBAC propose ce BALUN ACTIF 75/100 OHMS COAX HD émetteur conçu pour faciliter la transmission vidéo haute définition sur câble réseau UTP CAT5 dans les environnements résidentiels, tertiaires et industriels. Ce dispositif convertit le signal vidéo analogique en un format adapté à la transmission symétrique sur câble réseau, garantissant une qualité d’image stable sur des distances importantes. Conforme à la directive européenne 2011/65/EU, il répond aux exigences de sécurité et de compatibilité électrique.

Transmission vidéo HD fiable sur câble réseau UTP CAT5

Le BALUN ACTIF ELBAC utilise un connecteur BNC femelle 75Ω en entrée vidéo et une sortie symétrique 100Ω via deux borniers à vis amovibles, permettant une connexion simple et robuste. Compatible avec les signaux PAL, NTSC, CVBS, AHD, CVI et TVI, il assure une transmission efficace jusqu’à 400 mètres selon la résolution et la qualité du câble utilisé. Ce produit s’intègre parfaitement dans des installations nécessitant un câblage structuré, notamment avec du câblage réseau CAT5 UTP standard.

Caractéristiques techniques

• Connecteur entrée vidéo : 1 × BNC femelle 75Ω : Assure une connexion standardisée pour caméras analogiques HD et SD.
• Sortie vidéo : 2 × borniers à vis amovibles symétriques 100Ω : Facilite le raccordement sur câble réseau UTP CAT5 pour une transmission stable et performante.
• Alimentation : DC 12V 500mA via borniers à vis : Alimentation intégrée pour un fonctionnement autonome, simplifiant l’installation.
• Consommation maximale : 75mA : Faible consommation électrique pour une intégration efficace dans les systèmes existants.
• Dimensions compactes : 74 × 43,2 × 45,2 mm : Format réduit pour un montage discret dans les armoires ou boîtiers de distribution.
• Température de fonctionnement : 0 à 55°C : Adapté aux environnements résidentiels et tertiaires standards.
• Poids : 55 g : Léger, facilitant la manipulation et l’installation.
• Position gain réglable (L, M, H) : Permet d’ajuster le niveau de signal (-6dB à +6dB) selon la distance et la qualité du câble.

Questions Fréquentes

Quel type de câble est requis pour l'installation du BALUN ACTIF ELBAC ?

Le BALUN ACTIF ELBAC nécessite un câble réseau UTP CAT5 pour la transmission vidéo. La qualité du câble influence la distance et la stabilité du signal.

Quelle est la distance maximale de transmission vidéo avec ce BALUN ?

La distance maximale dépend de la résolution et du signal utilisé, pouvant atteindre jusqu’à 400 mètres en HD selon la qualité du câble et l’environnement électromagnétique.
