PLANET IGS-5225-8P2T2S - Switch PoE+ industriel géré L2+ 8 ports Gigabit

Présentation du switch PoE PLANET IGS-5225-8P2T2S

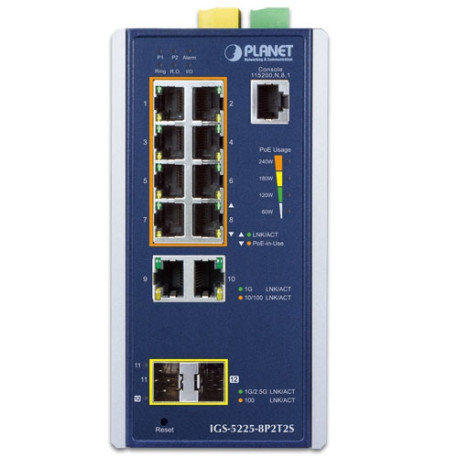

Le switch PLANET IGS-5225-8P2T2S est un commutateur Ethernet industriel géré L2+ à 12 ports : 8 ports 10/100/1000BASE-T avec injecteur PoE+ IEEE 802.3at, 2 ports 10/100/1000BASE-T et 2 emplacements SFP 100/1000X. Une interface console RJ45 sert à la gestion de base et au paramétrage. Il figure dans la catégorie Switchs PoE PLANET.

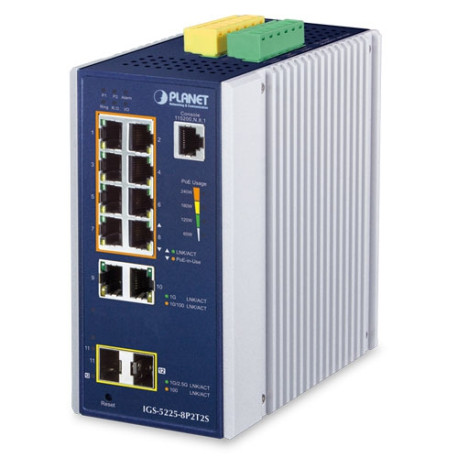

Le boîtier en aluminium IP30 de ce switch se monte sur rail DIN ou au mur. La plage de température de fonctionnement s'étend de -40 à 75 degrés C. L'alimentation est une double entrée 48 à 56 V CC avec protection contre l'inversion de polarité, et la protection ESD Ethernet est de 5 kV CC.

Côté réseau, l'IGS-5225-8P2T2S prend en charge l'anneau redondant ITU-T G.8032 ERPS, les protocoles STP, RSTP et MSTP, les VLAN IEEE 802.1Q et le routage statique logiciel IPv4 et IPv6. Ses 8 ports PoE délivrent jusqu'à 36 W chacun en 802.3at, pour un budget PoE de 240 W au maximum selon l'alimentation.

Points forts du switch PLANET IGS-5225-8P2T2S

• PoE+ sur 8 ports : IEEE 802.3at, jusqu'à 36 W par port PoE, détection automatique de l'appareil alimenté, alimentation PoE jusqu'à 100 m.
• Budget PoE : 240 W au maximum selon l'alimentation (double entrée).
• Gestion du PoE : contrôle du budget total, activation ou désactivation par port, priorité d'alimentation des ports, limite de puissance par port, détection de la classe de l'appareil alimenté, seuils de température et d'usage PoE, planification PoE.
• Supervision des appareils alimentés : vérification par ping, avec redémarrage de l'alimentation du port PoE si l'appareil ne répond plus. Le redémarrage hebdomadaire programmé des caméras IP ou points d'accès PoE est possible.
• Anneau redondant : ITU-T G.8032 ERPS et IEEE 802.1s MSTP, avec double entrée d'alimentation.

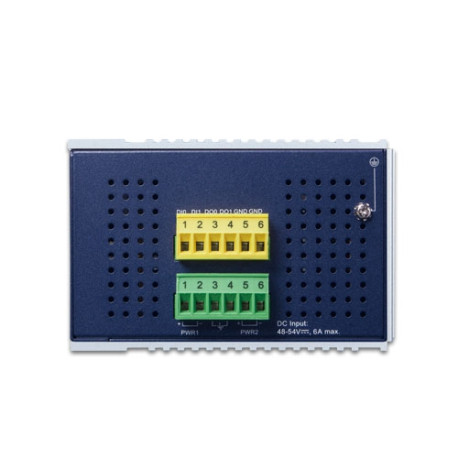

• Entrées et sorties d'alarme : 2 entrées numériques (DI), 2 sorties numériques (DO) et 1 sortie relais pour défaut d'alimentation (1 A à 24 V CC). Les alarmes peuvent être transmises au réseau IP par e-mail et par traps SNMP.
• Fonctions de niveau 2 : jusqu'à 255 VLAN sur 4094 identifiants, Q-in-Q, agrégation de liens LACP (6 groupes de 4 ports), QoS avec 8 files de priorité, IGMP snooping et MLD snooping.
• Emplacements SFP : 2 interfaces 100/1000X (ports 11 et 12) pour modules SFP fibre optique 100BASE-FX et 1000BASE-SX/LX, avec diagnostic numérique SFP-DDM.
• Sécurité : authentification IEEE 802.1X, client RADIUS, TACACS+, listes de contrôle d'accès IP et MAC (jusqu'à 123 entrées), DHCP snooping, Dynamic ARP Inspection et IP Source Guard.

À quoi sert l'IGS-5225-8P2T2S ?

• Alimenter des caméras IP ou des points d'accès sans fil : 8 ports PoE+ pour installer jusqu'à 8 caméras IP PoE ou points d'accès en environnement industriel, pour la surveillance ou un réseau sans fil itinérant.
• Équiper un site industriel : boîtier en aluminium IP30, plage de fonctionnement de -40 à 75 degrés C et montage sur rail DIN ou mural pour une installation en armoire, par exemple dans un atelier de production ou une armoire de contrôle du trafic en bord de route.
• Surveiller des alarmes externes : les entrées numériques détectent et consignent l'état d'un appareil externe, par exemple un détecteur d'intrusion de porte, et les sorties numériques signalent une liaison coupée, rétablie ou un défaut d'alimentation.
• Construire un réseau en anneau : ERPS et MSTP pour un réseau d'automatisation industrielle avec double alimentation.

Compatibilité

• Alimentation de périphériques IEEE 802.3af et 802.3at : jusqu'à 8 appareils, avec au maximum 8 appareils de classe 2, 8 de classe 3 et 8 de classe 4.
• Recherche et affichage des appareils ONVIF depuis l'interface Web du switch.
• Utilitaire PLANET Smart Discovery pour la gestion du déploiement.

Caractéristiques techniques

Questions fréquentes sur le switch PLANET IGS-5225-8P2T2S

Qu'est-ce que le PLANET IGS-5225-8P2T2S ?

C'est un switch PoE industriel géré L2+ qui associe 8 ports Gigabit PoE+ IEEE 802.3at, 2 ports Gigabit RJ45 et 2 emplacements SFP 100/1000X, dans un boîtier en aluminium IP30 pour rail DIN ou montage mural.

Quelle puissance PoE l'IGS-5225-8P2T2S fournit-il ?

Chaque port PoE fournit 36 W maximum en IEEE 802.3at et 15,4 W maximum en IEEE 802.3af. Le budget PoE est de 240 W au maximum selon l'alimentation, pour jusqu'à 8 appareils alimentés.

Quelle plage de température l'IGS-5225-8P2T2S supporte-t-il ?

La température de fonctionnement va de -40 à 75 degrés C et la température de stockage de -40 à 85 degrés C, pour une humidité de 5 à 95 % sans condensation. Le boîtier est classé IP30.

L'IGS-5225-8P2T2S détecte-t-il les appareils ONVIF ?

L'interface Web de ce switch permet de rechercher et d'afficher les appareils ONVIF présents sur le réseau, d'importer des plans d'étage, de consulter l'état en ligne ou hors ligne des appareils et de commander le redémarrage PoE.

Quels types de modules SFP l'IGS-5225-8P2T2S accepte-t-il ?

Ses 2 emplacements SFP (ports 11 et 12) acceptent des interfaces 1000BASE-SX/LX/BX et sont compatibles avec les SFP 100BASE-FX. Le diagnostic numérique SFP-DDM est pris en charge.
